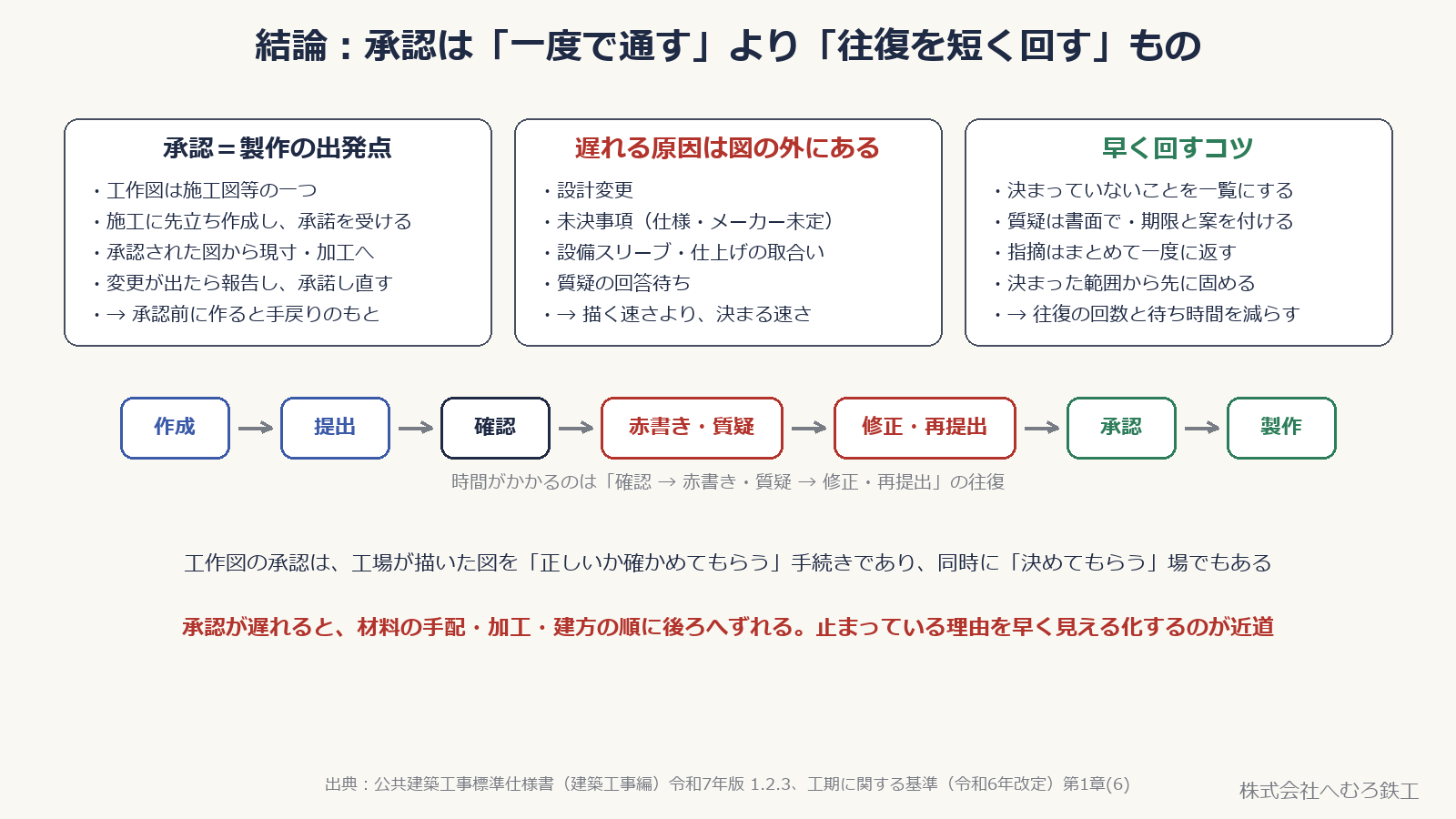

■結論：承認は「一度で通す」より「往復を短く回す」もの
鉄骨工場は、設計図をもとに工作図（製作図）を描き、それを施工者（元請）を通じて提出し、工事監理者などの確認を受けてから製作に入ります。現場では、確認を受けた図を「承認図」、指摘を書き込んで返すことを「チェックバック」と呼ぶのが一般的です。
公共建築工事標準仕様書では、工作図は「施工図等」のひとつで、施工に先立ち作成し、監督職員の承諾を受けるものとされています（1.2.3）。施工そのものも、設計図書・施工計画書などとあわせて施工図等に基づいて行うとされており（1.5.1(1)）、承認された図が、現寸・材料・加工のすべての出発点になります。
ただ、実際に時間がかかるのは描く作業より、確認 → チェックバック → 修正・再提出の往復です。そして往復が長引く原因の多くは、図の中ではなく「まだ決まっていないこと」にあります。
👉 承認を早めるコツは、決まっていないことを見える化し、質疑を書面で回し、往復の回数と待ち時間を減らすこと。この記事では、流れ・役割・質疑書・遅れる原因・早く回す工夫を順に整理します。
工作図の中身や寸法ミスの原因は製作図（工作図）で決まること｜寸法ミスの原因トップ5で解説しています。この記事は、その図をどう承認まで回すかに絞ります。

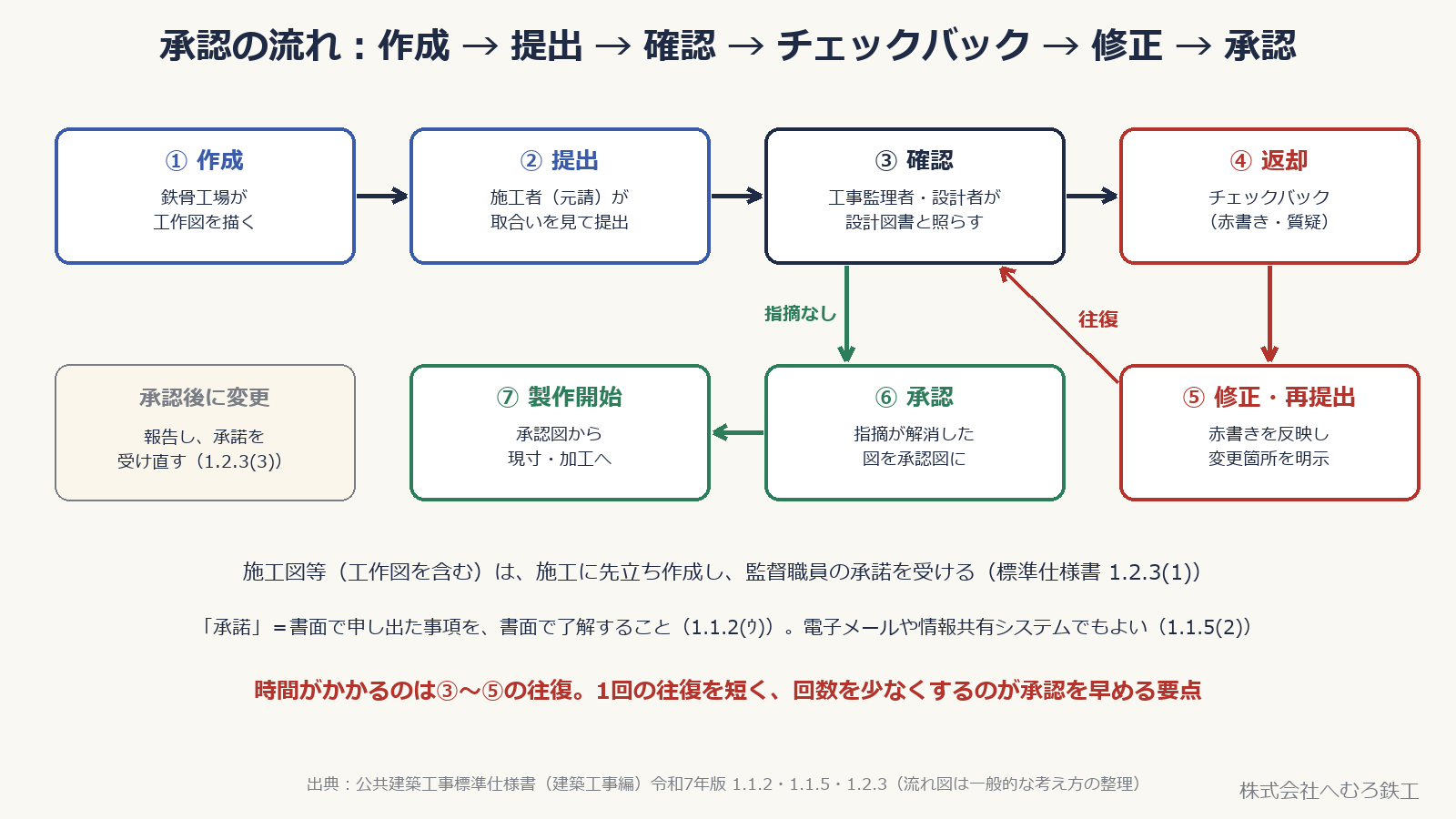

■承認の流れ：作成 → 提出 → 確認 → チェックバック → 修正 → 承認
一般的な流れは次のとおりです。呼び方や提出の単位は物件ごとに違いますが、骨組みは共通です。
- ① 作成：鉄骨工場が設計図書をもとに工作図を描く。図面どうしの食い違いや疑問は、この段階で質疑にする
- ② 提出：施工者（元請）が、他の工事との納まり・取合いを調整したうえで提出する（標準仕様書 1.2.3(2)）
- ③ 確認：工事監理者が、設計図書の内容に適合しているかを検討する。設計意図にかかわる部分は設計者も確認する
- ④ チェックバック：指摘を赤書きした図と、質疑への回答を返す
- ⑤ 修正・再提出：赤書きを反映し、変更した箇所が分かるようにして出し直す
- ⑥ 承認：指摘が解消した図が承認図になる
- ⑦ 製作開始：承認図から現寸・NC データを作り、切断・加工へ進む
標準仕様書でいう「承諾」は、書面で申し出た事項について、書面で了解することです（1.1.2(ｳ)）。書面のやりとりは電子メールや情報共有システムでも行えます（1.1.5(2)）。口頭の「それでいいよ」は、承認の記録になりません。
承認のあとに変更が出たときは、監督職員に報告し、施工に支障がないよう措置を講じたうえで、あらためて承諾を受けます（1.2.3(3)）。👉 承認は一度きりの関門ではなく、変更のたびに回る仕組みだと考えると、段取りが組みやすくなります。承認図から先の工程は現図・ケガキで紹介しています。

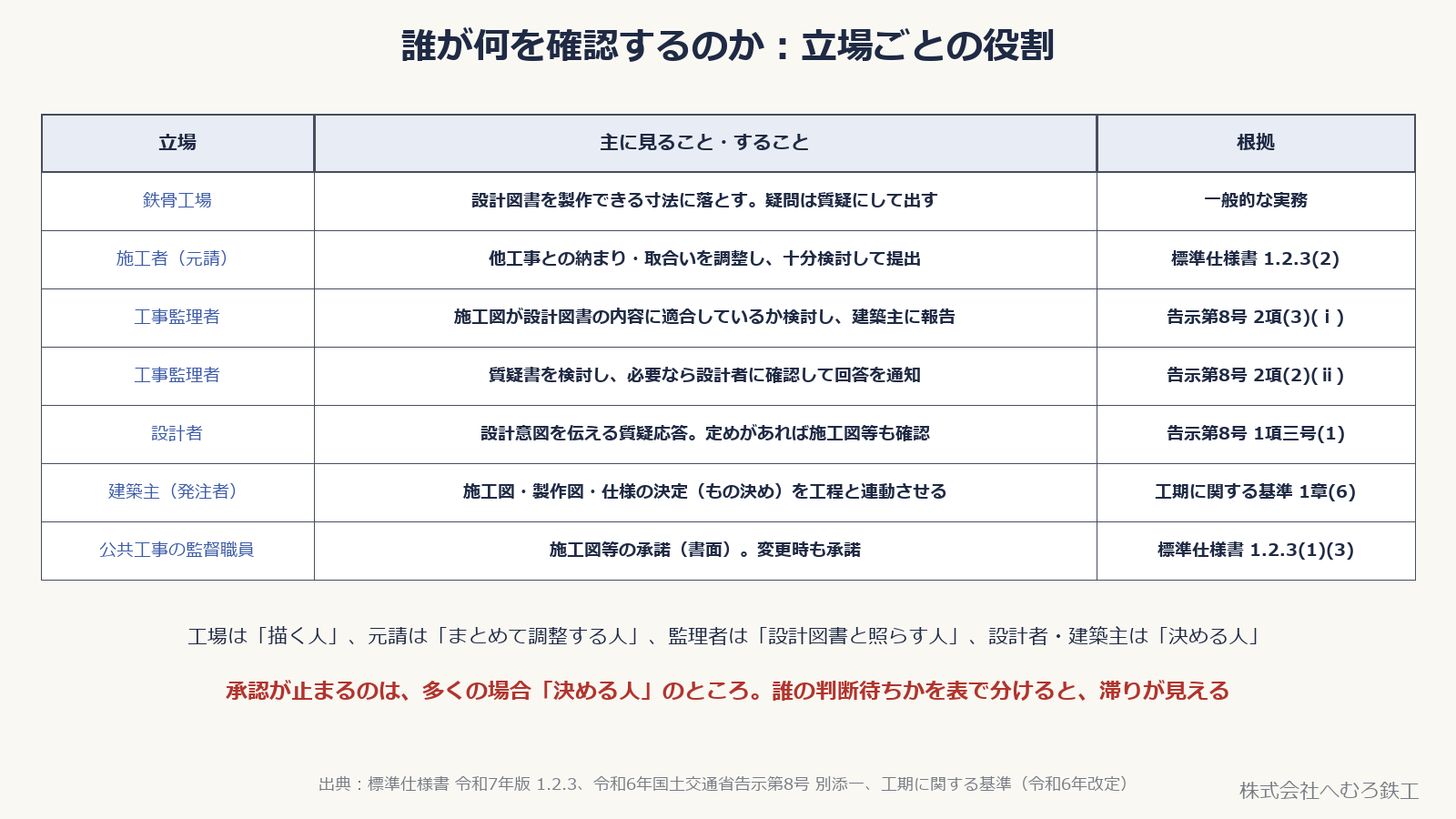

■誰が何を確認するのか：立場ごとの役割
図面承認には、立場の違う人が何人もかかわります。役割を分けて見ると、どこで止まっているかが分かりやすくなります。
- 鉄骨工場：設計図書を製作できる寸法に落とし込む。自分では決められない事項を質疑にして出す
- 施工者（元請）：施工図等の作成に当たり、関連工事との納まり等を関係者と調整し、十分検討する（標準仕様書 1.2.3(2)）。設備・仕上げ・仮設の図と鉄骨の図をつき合わせるのは、主にここ
- 工事監理者：国の告示に示された工事監理の標準業務として、設計図書の定めにより工事施工者が提出する施工図（躯体図・工作図・製作図等）が設計図書の内容に適合しているか検討し、建築主に報告する。質疑書が出されれば技術的に検討し、必要に応じて建築主を通じて設計者に確認のうえ、回答を通知する（令和6年国土交通省告示第8号 別添一 第2項）
- 設計者：工事段階で設計意図を正確に伝えるための質疑応答・説明を行い、設計図書等に定めがあれば、設計意図の反映を確認すべき部材・部位の施工図等を確認する（同 第1項第三号）
- 建築主（発注者）：仕様の決定や設計変更の判断をする。国の「工期に関する基準」は、民間工事で発注者・工事監理者・受注者が合意形成のルールを早期に明確化し、工程と連動した「もの決め」（施工図・製作図・仕様の決定）を心掛けるよう求めている
- 公共工事の監督職員：施工図等の承諾を書面で行う（標準仕様書 1.2.3・1.1.2）
👉 工場は「描く人」、元請は「まとめて調整する人」、監理者は「設計図書と照らす人」、設計者・建築主は「決める人」です。承認が止まるのは、多くの場合「決める人」の判断待ちのところです。どの指摘・質疑が誰の判断待ちなのかを一覧で分けておくと、催促の相手を間違えません。

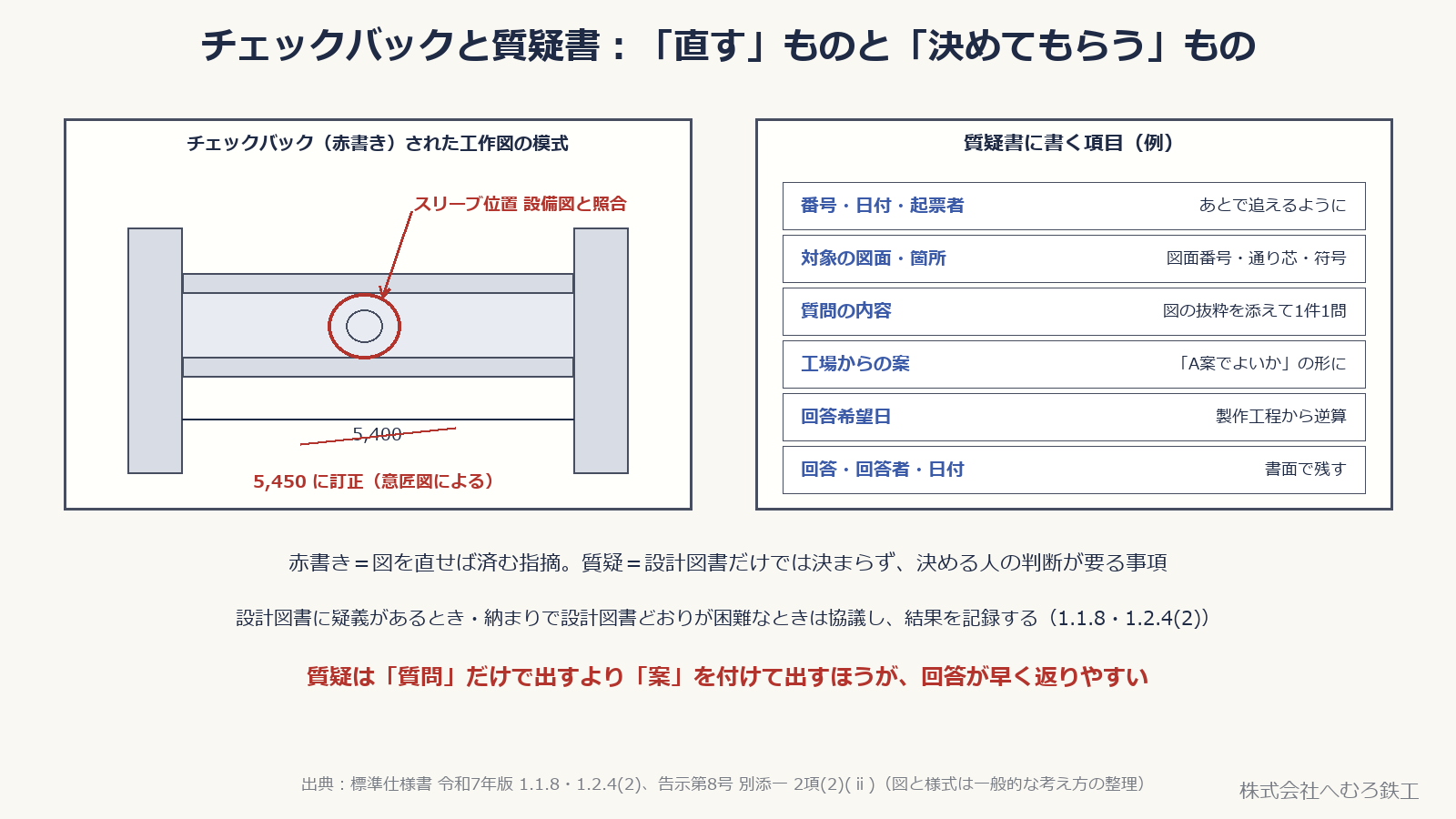

■チェックバックと質疑書：「直す」ものと「決めてもらう」もの
チェックバックで返ってくるものは、大きく 2 種類に分かれます。
- 赤書き（直す指摘）：寸法の誤記、符号の取り違え、設計図書との不一致など。工場が図を直せば済む
- 質疑（決めてもらう事項）：設計図どうしで食い違いがある、設計図書に書かれていない、納まり上そのままでは作れない、など。決める人の判断がないと先へ進めない
標準仕様書は、設計図書の内容に疑義が生じたときや、現場の納まり・取合いの関係で設計図書どおりが困難なときは監督職員と協議するとしています（1.1.8(1)）。協議の結果が設計図書の訂正・変更に至らない事項も記録を整備し（1.1.8(3)）、指示や協議の結果の記録も整えます（1.2.4(2)）。
質疑書は、この「決めてもらう」を確実に回すための書類です。書き方で回答の早さが変わります。
👉 1件1問にする・図の抜粋を添える・工場の案を付けて「この案でよいか」と聞く・回答希望日を製作工程から逆算して書く。「どうしますか」とだけ聞くより、判断する側が〇×で答えやすくなります。回答は日付と回答者の分かる書面で残し、関係するすべての図に反映してから再提出します。

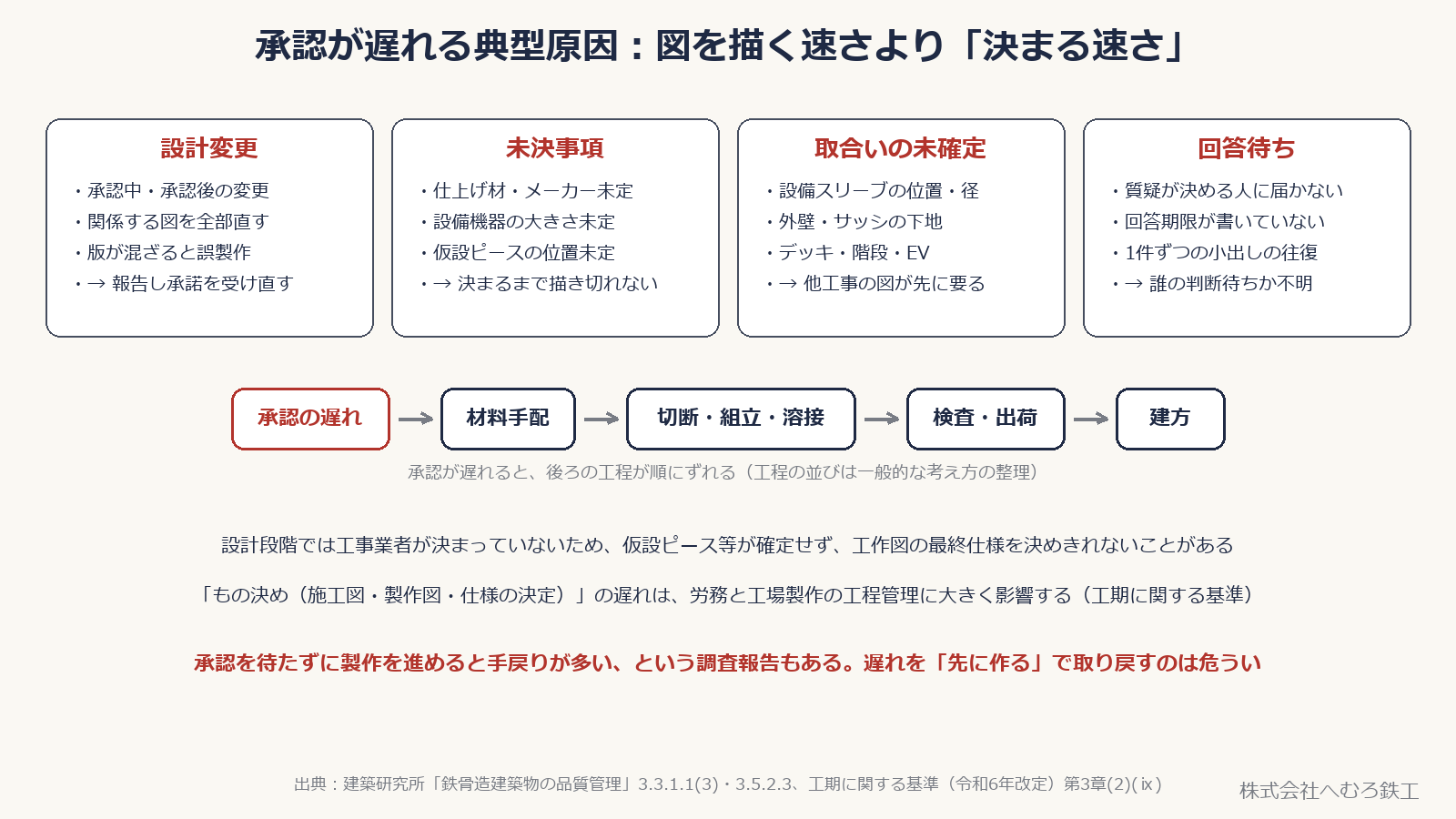

■承認が遅れる典型原因：図を描く速さより「決まる速さ」
承認が遅れる原因は、だいたい次の 4 つに集約されます。
- 設計変更：承認中や承認後に変更が入り、関係する図をすべて直して出し直す。版が混ざると誤製作の原因にもなる
- 未決事項：仕上げ材やメーカー、設備機器の大きさが決まっていない。決まるまで、その部分の図が描き切れない
- 取合いの未確定：設備スリーブ（梁の貫通孔）の位置・径、外壁やサッシの下地、デッキ・階段・エレベーターまわりなど、他工事の図が先に固まらないと鉄骨の寸法が決まらない
- 回答待ち：質疑が決める人まで届いていない、回答期限が書かれていない、1 件ずつ小出しに往復している
建築研究所の資料は、設計段階では工事業者が決まっていないため仮設ピース等が確定せず、工作図を作るための最終仕様が決定できないことがあると指摘しています（3.3.1.1）。つまり、施工段階に入ってから決める事項が残るのは、建築では珍しくありません。
国の「工期に関する基準」も、もの決め（施工図・製作図・仕様の決定）の遅延は、労務及び工場製作の工程管理に多大な影響を及ぼすことがあるとしています。承認が遅れれば、材料の手配、切断・組立・溶接、検査・出荷、建方の順に後ろへずれます（鉄骨製作の工程表の作り方）。
👉 同じ資料には、工期の都合で承認を得ずに製作を進めているのが実態で、そのために手戻りも多いという調査の記述もあります（3.5.2.3）。遅れを「先に作る」で取り戻そうとすると、かえって遠回りになりがちです。

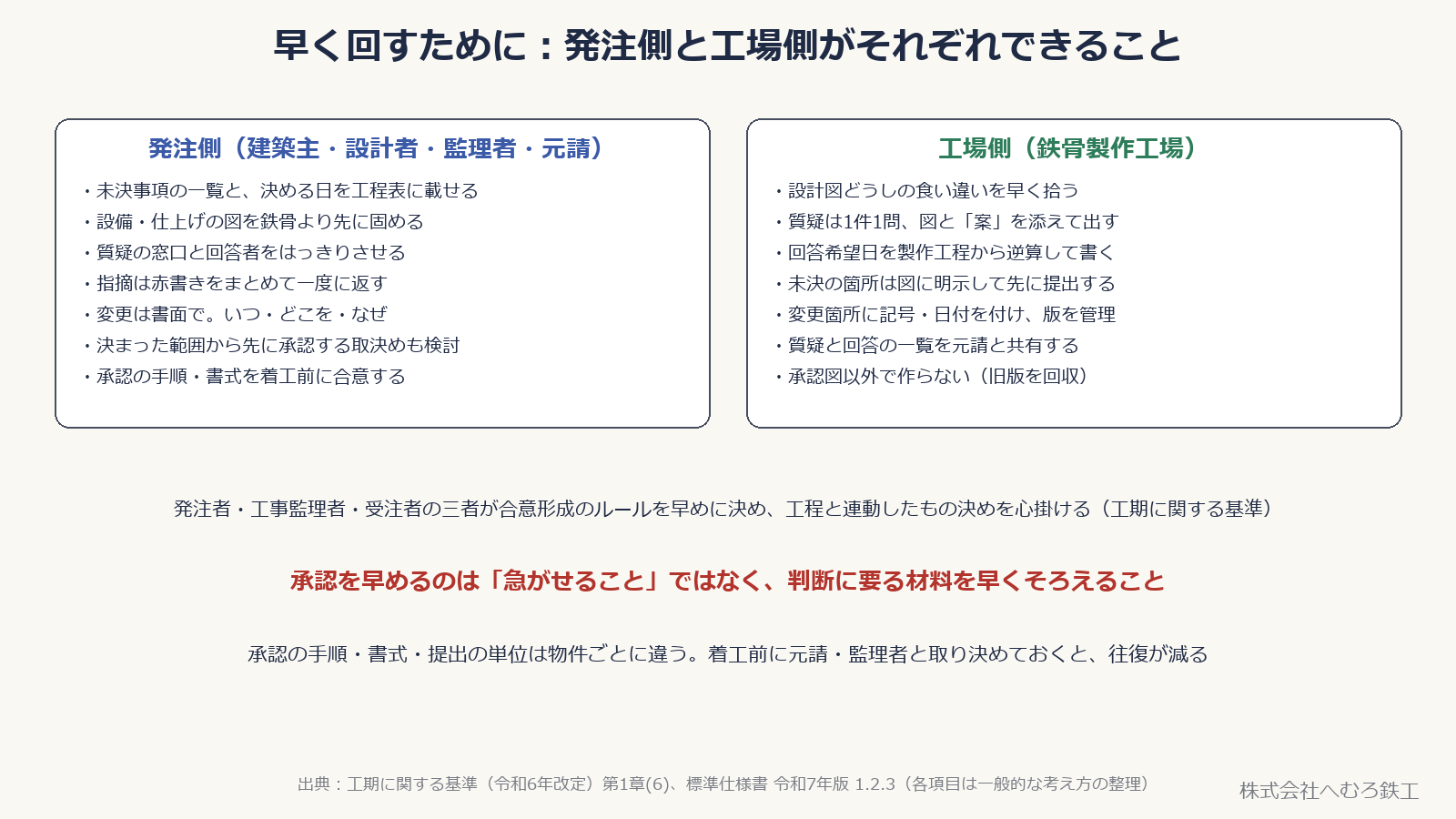

■早く回すために：発注側と工場側がそれぞれできること
承認を早めるのは「急がせること」ではなく、判断に要る材料を早くそろえることです。発注側・工場側それぞれにできることがあります。
- 発注側（建築主・設計者・監理者・元請）：未決事項を一覧にし、決める日を工程表に載せる／設備・仕上げの図を鉄骨より先に固める／質疑の窓口と回答者をはっきりさせる／赤書きはまとめて一度に返す／変更は書面で「いつ・どこを・なぜ」を示す
- 工場側（鉄骨製作工場）：設計図どうしの食い違いを早く拾う／質疑は 1 件 1 問で図と案を添える／回答希望日を製作工程から逆算して書く／未決の箇所は図に明示したうえで先に提出する／変更箇所に記号・日付を付け、版を管理する
- 両者で：承認の手順・書式・提出の単位を着工前に取り決める。質疑と回答の一覧を共有し、誰の判断待ちかを毎回確かめる
決まった範囲から先に承認を受け、材料の手配を進めるやり方をとる物件もあります。ただし、どこまでを先行してよいかは監理者・元請との取決めによります。材料の手配の流れは鋼材の発注から入荷までを参照してください。
👉 工場の側でいちばん大事なのは、承認図以外で作らないことです。古い版の図は回収し、現場に流れる図を承認済みの最新版だけにします。
■図面承認でつまずきやすいところ
- 質疑を電話や口頭で済ませ、回答が書面に残っていない
- 回答を一部の図だけに反映し、関係する他の図が古いまま残る
- 設備スリーブの位置が設備図と合わないまま承認に出す
- 赤書きが何回にも分けて返ってきて、往復の回数が増える
- 「承認済み」と「確認中」の図が混ざって工場に出回る
- 承認を待たずに先行して加工し、変更で作り直しになる
どれも、図を描く技術よりやりとりの段取りで防げることです。
■まとめ
- 工作図は施工図等のひとつ。施工に先立ち作成し、承諾（承認）を受けてから製作に入る（標準仕様書 1.2.3）
- 承諾は、書面で申し出た事項を書面で了解すること。電子メールや情報共有システムでもよい
- 流れは 作成 → 提出 → 確認 → チェックバック → 修正・再提出 → 承認。時間がかかるのは往復の部分
- 元請は取合いを調整して提出、監理者は設計図書との適合を検討、設計者・建築主が決める
- 赤書きは「直す」指摘、質疑は「決めてもらう」事項。疑義は協議し、結果を記録する
- 遅れる原因は、設計変更・未決事項・取合いの未確定・回答待ち
- 質疑は 1 件 1 問・図と案を添えて・回答希望日を書く
- 承認前の先行製作は手戻りのもと。承認図以外で作らない
■参考にした基準・資料
この記事の用語と規定は、次の基準・資料にもとづいています。物件ごとの仕様は、設計図書と監理者の指示が優先します。
- 国土交通省『公共建築工事標準仕様書（建築工事編）令和7年版』：1.1.2(ｳ)（監督職員の承諾）・(ｵ)（監督職員と協議）・(ﾀ)（施工図等＝施工図・現寸図・工作図・製作図等）、1.1.5(2)（情報通信技術の利用）、1.1.8（疑義に対する協議等）、1.2.3（施工図等）、1.2.4(2)（工事の記録等）、1.5.1(1)（施工は施工図等に基づき行う）
- 国土交通省『令和6年国土交通省告示第8号（建築士事務所の開設者がその業務に関して請求することのできる報酬の基準）』別添一 第1項第三号(1)（設計意図を正確に伝えるための質疑応答、説明等）、第2項第一号(2)(ⅱ)（質疑書の検討）・(3)(ⅰ)（施工図等の検討及び報告）
- 中央建設業審議会『工期に関する基準』（令和2年7月20日決定・令和6年3月27日最終改定）第1章(6)（工期設定における受発注者の責務）、第3章(2)(ⅸ)
- 建築研究所『第3章 鉄骨造建築物の品質管理』3.3.1.1(3)（施工プロセス）、3.3.2.2、3.5.2.3（試行検査およびヒヤリング調査の概要）
- 流れ図・質疑書の項目・早く回す工夫は、鉄骨製作の一般的な考え方として整理したものです（規準の規定や当社固有の手順ではありません）
■おわりに
図面承認は、工場にとっては「作ってよい」の合図であり、発注側にとっては「決めたことを図で確かめる」場です。往復を短くするには、どちらか一方が急ぐのではなく、決める材料を早くそろえ、やりとりを書面で残すことが近道です。
発信元の株式会社へむろ鉄工は、建築鉄骨の製作（Mグレード認定工場）を行っています。工作図の段階からのご相談、質疑の整理や承認の段取りについてもお気軽にどうぞ。鉄骨製作のご相談・お見積りはお問い合わせから。図面（PDF・DXF）を添えていただければ、より具体的にご返事できます。これまでの製作実績もあわせてご覧ください。
