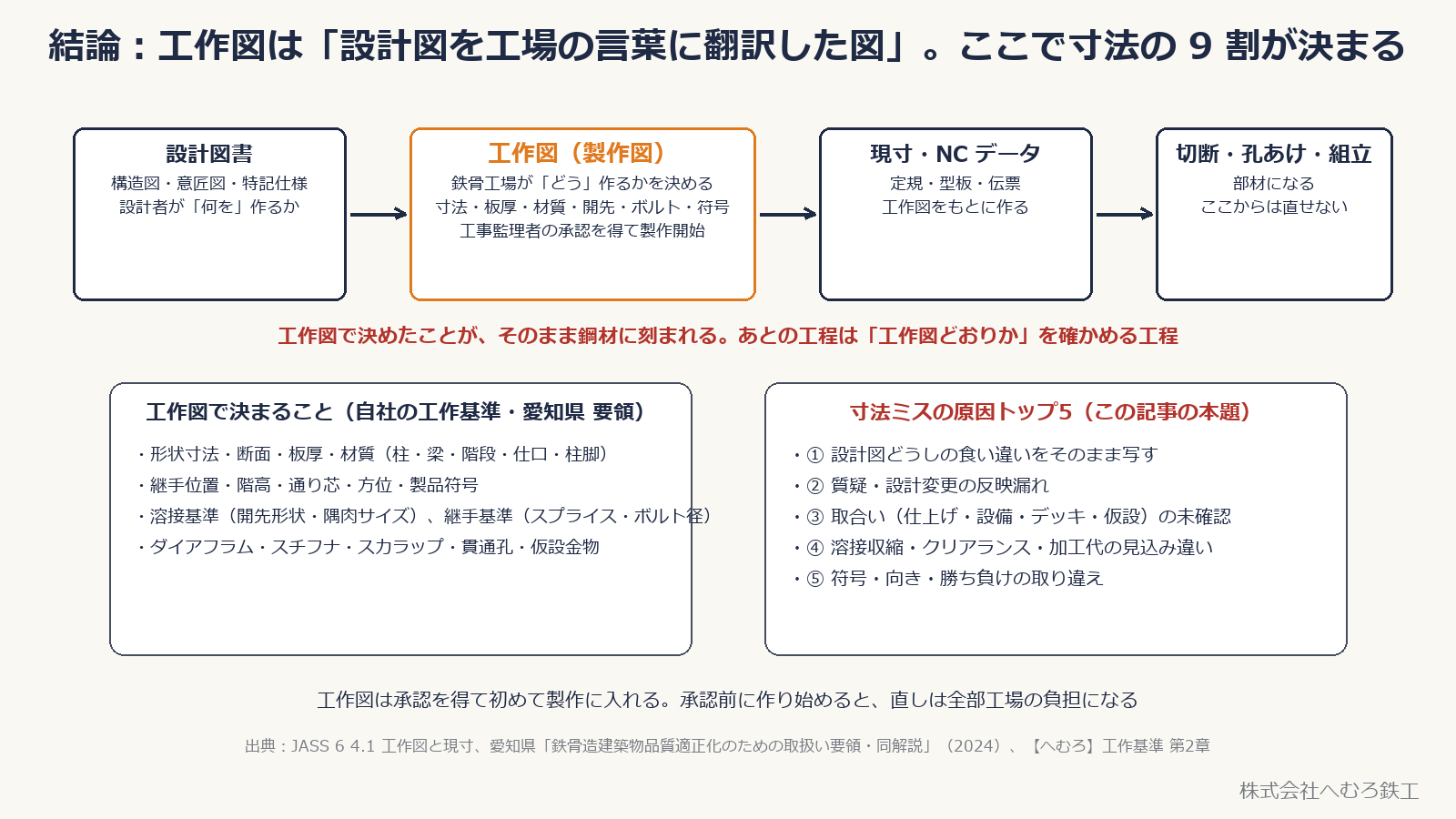

■結論：工作図は「設計図を工場の言葉に翻訳した図」。ここで寸法の9割が決まる
設計者が描く構造図・意匠図は「何を作るか」を示す図面です。鉄骨工場はそれをもとに、「どう作るか」を寸法まで落とした工作図（製作図）を描きます。柱・梁の形状寸法、板厚、材質、開先の形、ボルトの径と本数、部材の符号。製作に要る情報はすべて工作図に集まります。
工作図は工事監理者の承認を得て初めて製作に入れる図面です（JASS 6、愛知県の取扱い要領）。承認された工作図から現寸データ（NC データ・定規・型板）を作り、切断・孔あけ・組立へ進みます。切った鋼材は元に戻らないので、あとの工程はすべて「工作図どおりか」を確かめる工程になります。
つまり、鉄骨の寸法ミスの多くは、工場の腕ではなく工作図の段階で生まれます。この記事では、工作図の中身を押さえたうえで、寸法ミスが起きる原因を5つに絞り、工場が実際に使っている防ぎ方を説明します。
👉 原因トップ5：① 設計図どうしの食い違いをそのまま写す、② 質疑・設計変更の反映漏れ、③ 取合い（仕上げ・設備・デッキ・仮設）の未確認、④ 溶接収縮・クリアランス・加工代の見込み違い、⑤ 符号・向き・勝ち負けの取り違え。

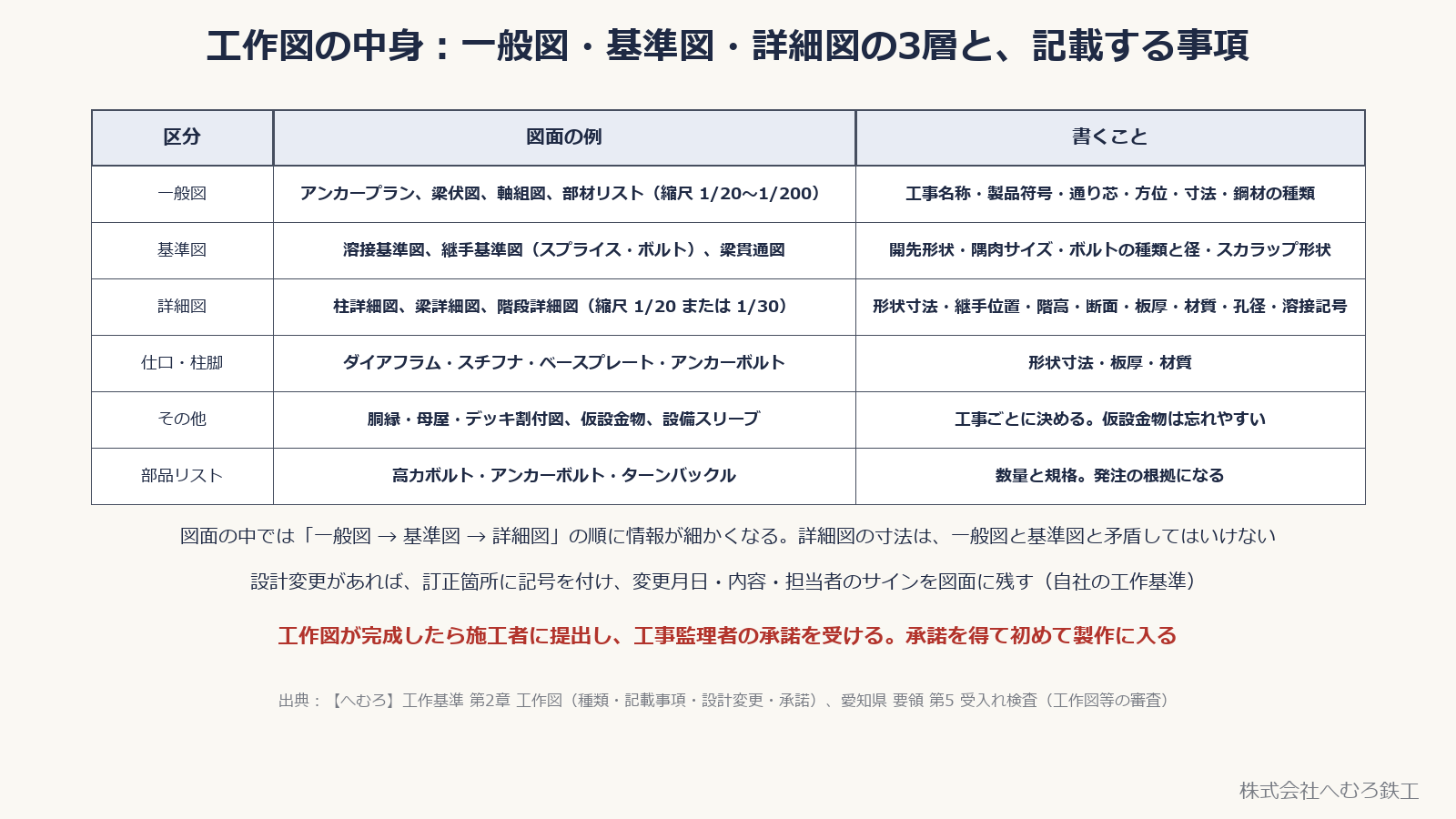

■工作図の中身：一般図・基準図・詳細図の3層
工作図は大きく3層でできています。一般図はアンカープラン・梁伏図・軸組図・部材リストで、建物全体の中で部材がどこに付くかを示します（縮尺 1/20〜1/200）。基準図は溶接基準図と継手基準図で、開先の形状、隅肉溶接のサイズ、スプライスプレートの寸法、ボルトの種類と径をまとめます。詳細図は柱・梁・階段ごとの図で、形状寸法・継手位置・階高・断面・板厚・材質・孔径・溶接記号を書きます（縮尺 1/20 または 1/30）。
このほか、仕口部（ダイアフラム・スチフナ・スカラップ）、柱脚（ベースプレート・アンカーボルト）、胴縁・母屋・デッキの割付図、設備のスリーブ、仮設金物、そして高力ボルトやアンカーボルトの部品リストが付きます。部品リストは発注数量の根拠にもなります。
設計変更があったときは、訂正箇所に記号を付け、変更月日・内容・担当者のサインを図面に残します。工作図が完成したら施工者に提出し、工事監理者の承諾を受けてから製作に入ります。愛知県の取扱い要領は、受入れ検査の最初の項目として「工作図等の審査」を挙げ、工作図で柱・梁の形状寸法・材質、溶接・高力ボルト接合部の形状、貫通孔の位置と径、仮設金物を確認するよう求めています。

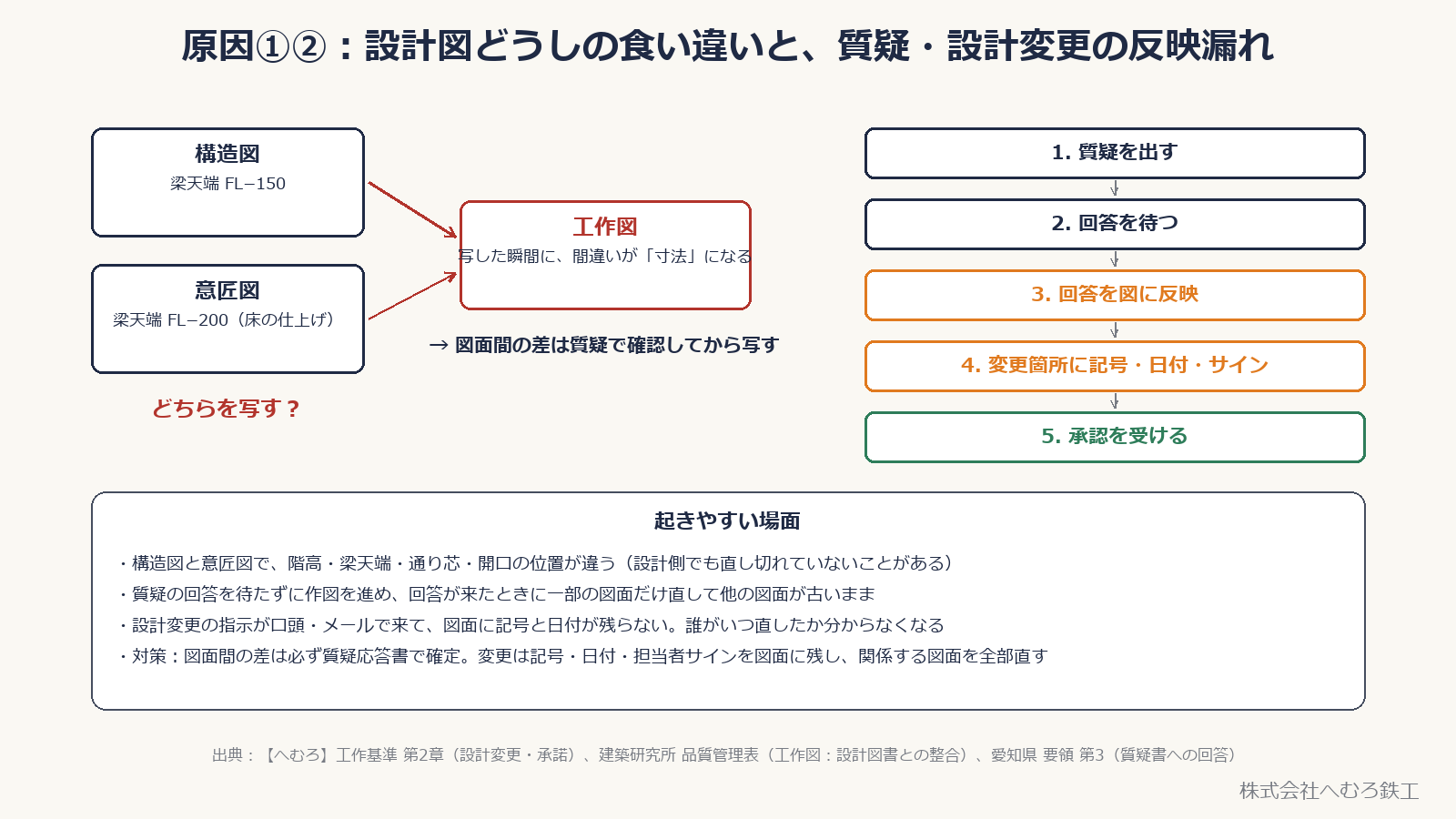

■原因①②：設計図どうしの食い違いと、質疑・設計変更の反映漏れ
原因①：設計図どうしの食い違いをそのまま写す。構造図と意匠図で階高や梁天端のレベル、通り芯、開口の位置が違うことは珍しくありません。設計側でも直し切れていない差が残っていることがあります。どちらかを写した瞬間に、その差は工作図の「寸法」になります。
工作図は設計図書と整合していなければならない、というのが品質管理の出発点です。建築研究所の品質管理表でも、工作図の管理項目の筆頭は「設計図書との整合（材質・寸法）」です。図面間に差を見つけたら、自分で判断せず質疑応答書で設計者に確認し、回答を得てから写します。
原因②：質疑・設計変更の反映漏れ。質疑の回答を待たずに作図を進め、回答が来たときに一部の図面だけ直して他の図面が古いまま残る。設計変更が口頭やメールで来て、図面に記号と日付が残らず、誰がいつ直したのか分からなくなる。どちらも工場でよく起きます。
防ぎ方は仕組みで決めます。変更箇所には記号を付け、変更月日・内容・担当者のサインを図面に記入する。関係する図面（一般図・基準図・詳細図・現寸データ）をすべて直してから承認に出す。工事監理者には質疑書への回答責任があり（愛知県の要領）、回答は必ず文書で残します。

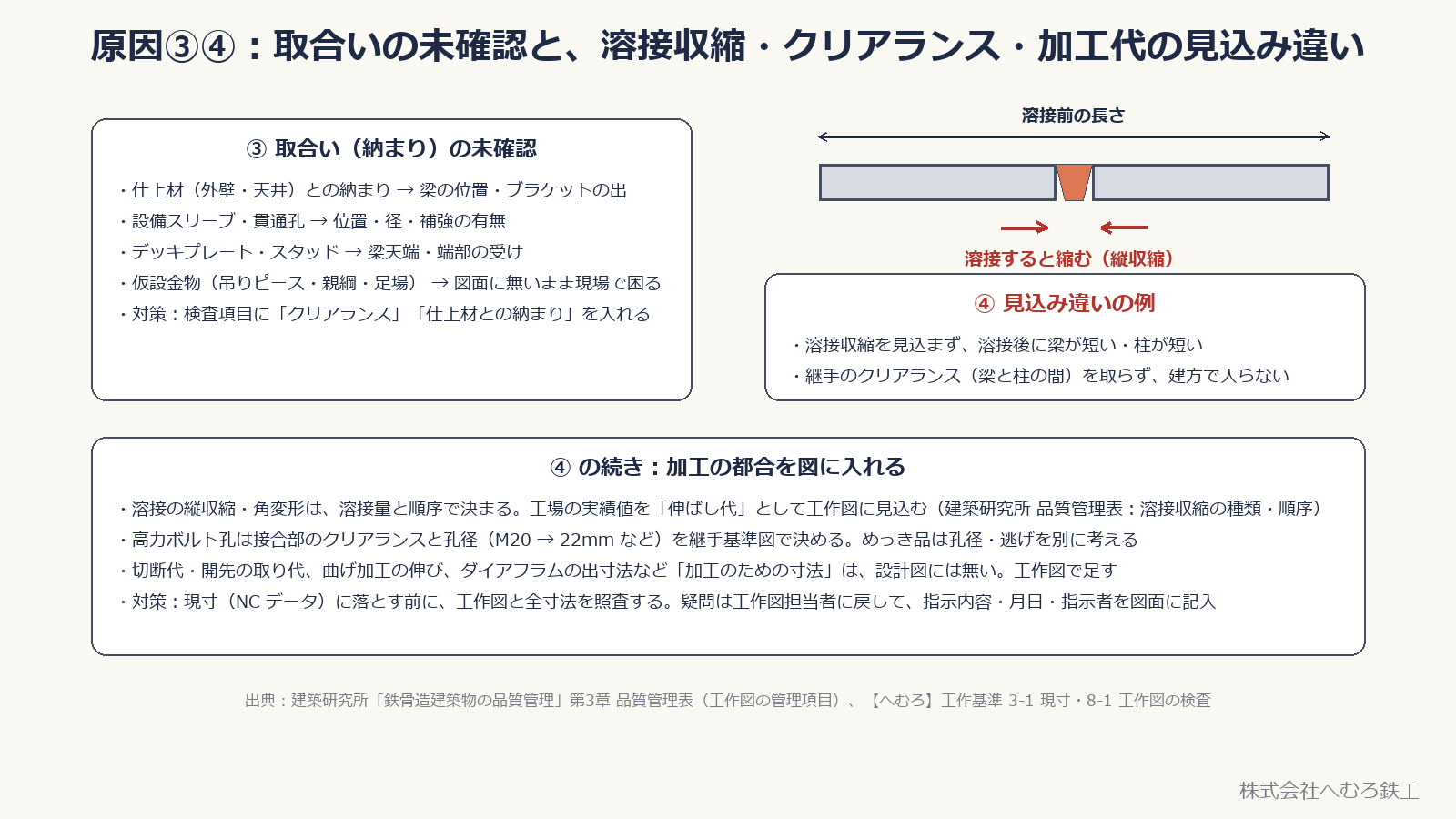

■原因③④：取合いの未確認と、溶接収縮・クリアランス・加工代の見込み違い
原因③：取合い（納まり）の未確認。鉄骨は単体で完結しません。外壁や天井などの仕上材との納まりで梁の位置やブラケットの出が決まり、設備のスリーブや貫通孔は位置・径・補強の有無を確認する必要があります。デッキプレートやスタッドは梁天端と端部の受けに関わります。仮設金物（吊りピース・親綱・足場の取付け）は図面に無いまま現場で困る代表です。
工作図の検査では、基本寸法や部材位置だけでなく「各部のクリアランス」「仕上材との納まり」を項目として見ます（自社の工作基準）。建築研究所の品質管理表も「納まり・ディテール確認」「付属金物の影響」を工作図の管理項目に挙げています。
原因④：溶接収縮・クリアランス・加工代の見込み違い。溶接すると部材は縮みます。縦収縮や角変形は溶接量と順序で決まるので、工場の実績値を「伸ばし代」として工作図に見込みます。継手のクリアランス（梁と柱の間）、高力ボルトの孔径、切断代や開先の取り代、曲げ加工の伸び、ダイアフラムの出寸法。こうした加工のための寸法は設計図には無く、工作図で足すものです。
現寸（NC データ）に落とす前に、工作図と全寸法を照査します。疑問や間違いが見つかったら工作図担当者に戻し、指示の内容・月日・指示者を図面に記入します。床に描く現寸図は工作図で省略できますが（JASS 6）、この照査は省略できません。

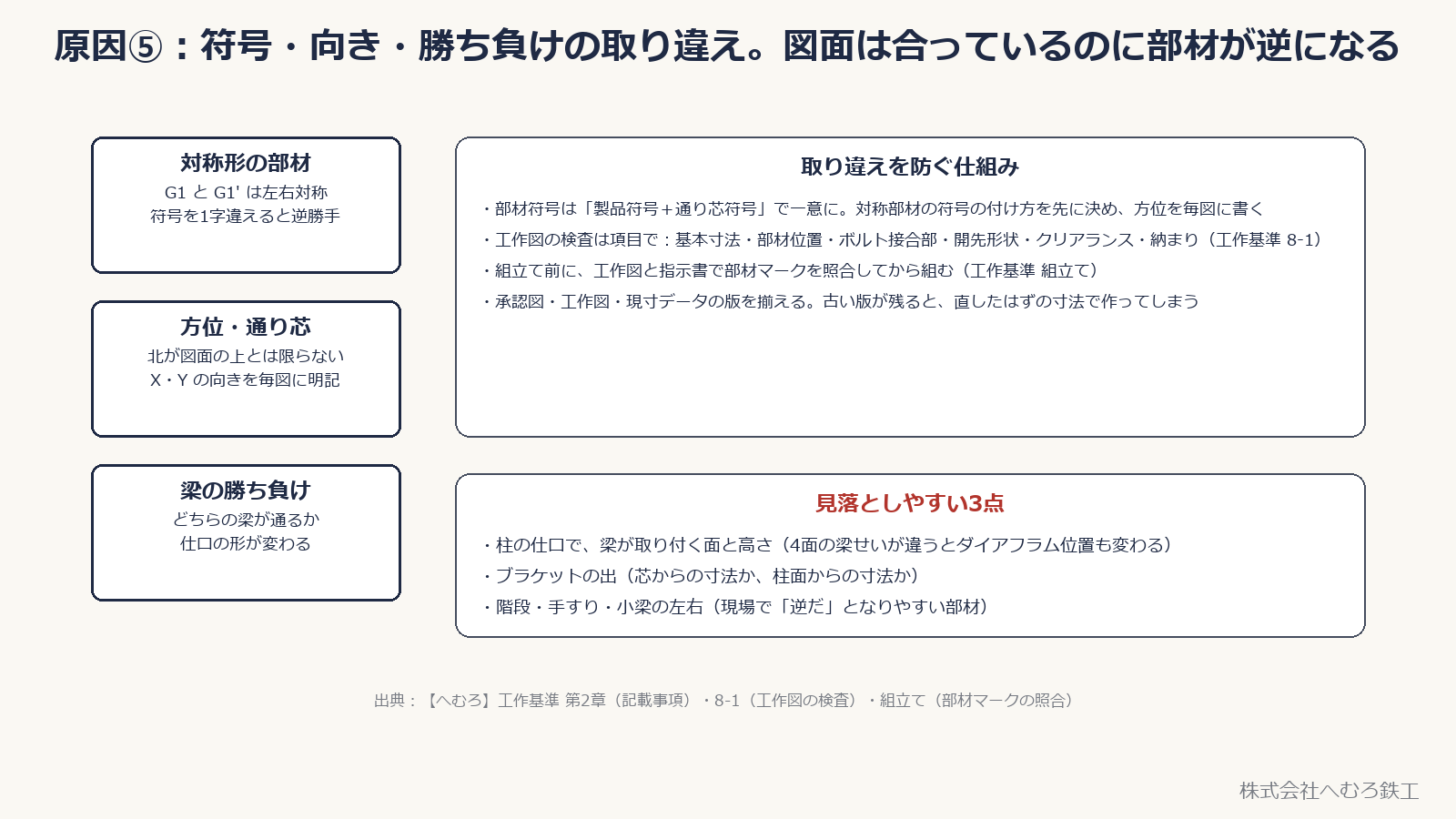

■原因⑤：符号・向き・勝ち負けの取り違え
寸法は合っているのに、部材が逆勝手で届く。左右対称の梁で符号を1字取り違えた、方位を勘違いした、梁の勝ち負け（どちらの梁が通るか）を逆に読んだ。図面のミスというより「読み違い」のミスですが、結果は同じで、現場で使えない部材になります。
防ぐ仕組みは3つです。まず、部材符号を製品符号と通り芯符号で一意にし、対称部材の符号の付け方をあらかじめ決めておく。工作図には方位（方向）を必ず書きます。次に、工作図の検査を「基本寸法・各部材位置寸法・ボルト接合部の位置・溶接開先形状・各部のクリアランス・仕上材との納まり」の項目で行う。最後に、組立て前に工作図と指示書で部材マークを照合してから組む。
もうひとつ大事なのが版（リビジョン）の管理です。承認図・工作図・現寸データの版が揃っていないと、直したはずの寸法で作ってしまいます。古い版の図面は工場に残さず、承認済みの最新版だけを流します。
見落としやすいのは、柱の仕口で梁が取り付く面と高さ（4面の梁せいが違えばダイアフラムの位置も変わる）、ブラケットの出（芯からの寸法か柱面からの寸法か）、そして階段・手すり・小梁の左右です。

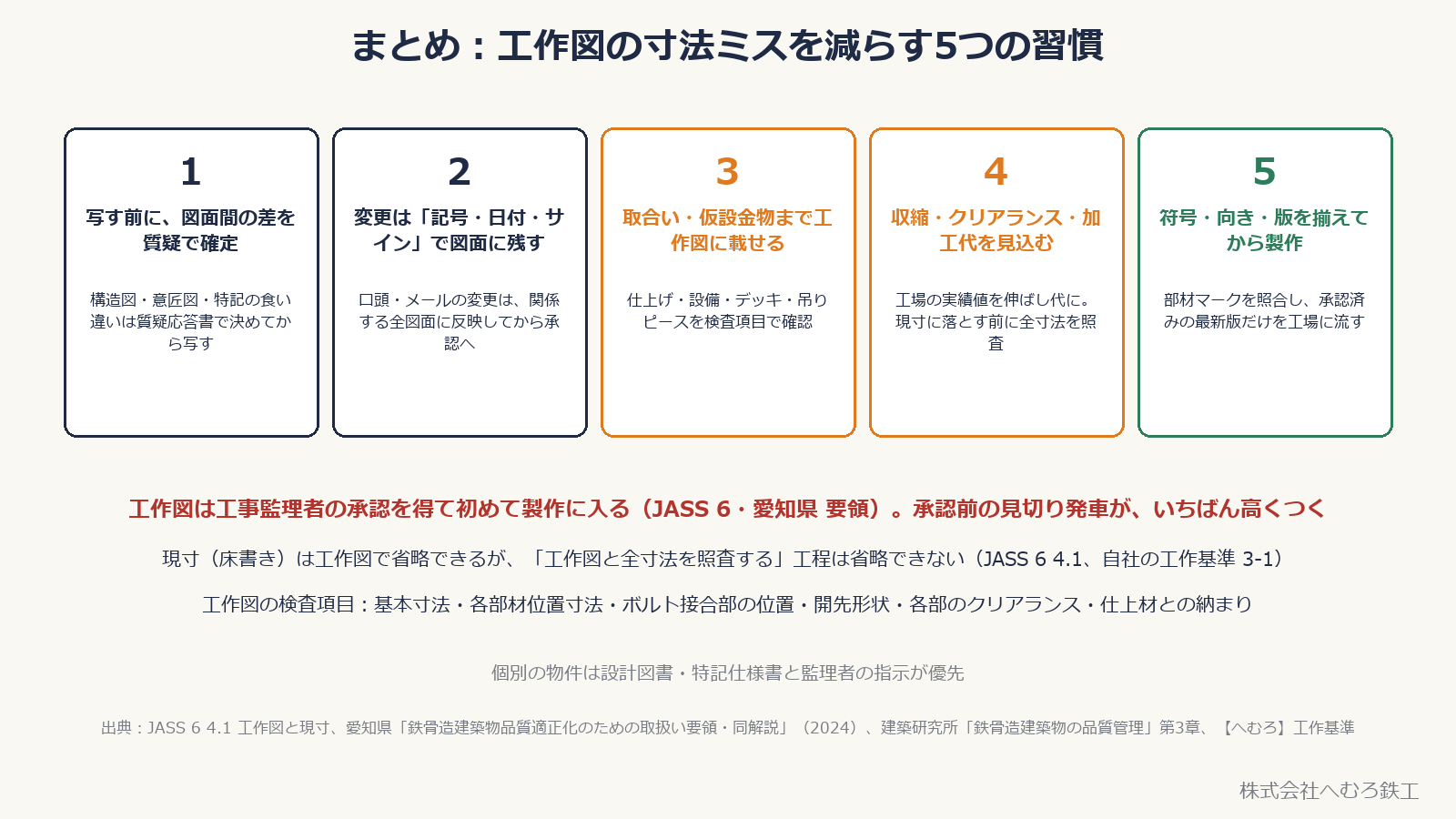

■まとめ：工作図の寸法ミスを減らす5つの習慣
- 工作図は設計図を工場の言葉に翻訳した図。寸法・板厚・材質・開先・ボルト・符号がここで決まり、工事監理者の承認を得て製作に入る
- 原因①：図面間の食い違いを写す → 差は質疑応答書で確定してから写す
- 原因②：質疑・変更の反映漏れ → 変更は記号・日付・サインで図面に残し、関係する全図面と現寸データを直してから承認へ
- 原因③：取合いの未確認 → 仕上げ・設備・デッキ・仮設金物まで工作図に載せ、クリアランスと納まりを検査項目にする
- 原因④：収縮・クリアランス・加工代の見込み違い → 工場の実績値を伸ばし代に。現寸に落とす前に全寸法を照査する
- 原因⑤：符号・向き・勝ち負けの取り違え → 符号を一意に、方位を明記、部材マークを照合、承認済みの最新版だけを流す
■参考にした基準・資料
- 日本建築学会『建築工事標準仕様書・同解説 JASS 6 鉄骨工事』4.1「工作図と現寸」：工作図の承認、現寸図の一部または全部の省略
- 愛知県建築局建築指導課『鉄骨造建築物品質適正化のための取扱い要領・同解説』（令和6年4月）第3 工事監理者の責務（質疑書への回答・施工図の承認）、第5 受入れ検査（工作図等の審査の内容、承認を得て製作に入る、現寸検査の省略）（2026-09-15 確認）
- 建築研究所『鉄骨造建築物の品質管理』第3章 品質管理表：工作図の管理項目（設計図書との整合、納まり・ディテール確認、付属金物の影響、溶接収縮の種類・順序、溶接継目の形式、開先形状）
- 【へむろ】工作基準 第2章 工作図（種類・記載事項・設計変更・承諾）、第3章 現寸（工作図との照査、床書き現寸の省略）、8-1 工作図の検査（基本寸法・各部材位置寸法・ボルト接合部の位置・開先形状・クリアランス・仕上材との納まり）
■おわりに
上の原因と防ぎ方は、基準と工場の一般的な運用にもとづく一般論です。物件ごとの工作図の様式・提出時期・承認の手順は、設計図書の特記仕様書と監理者の指示が優先します。
当社は工作図・現寸（REAL4）を含めた建築鉄骨の製作を行っています。図面の段階からのご相談はお問い合わせからどうぞ。製作の流れは建築鉄骨はどうやって作られる？にまとめています。
