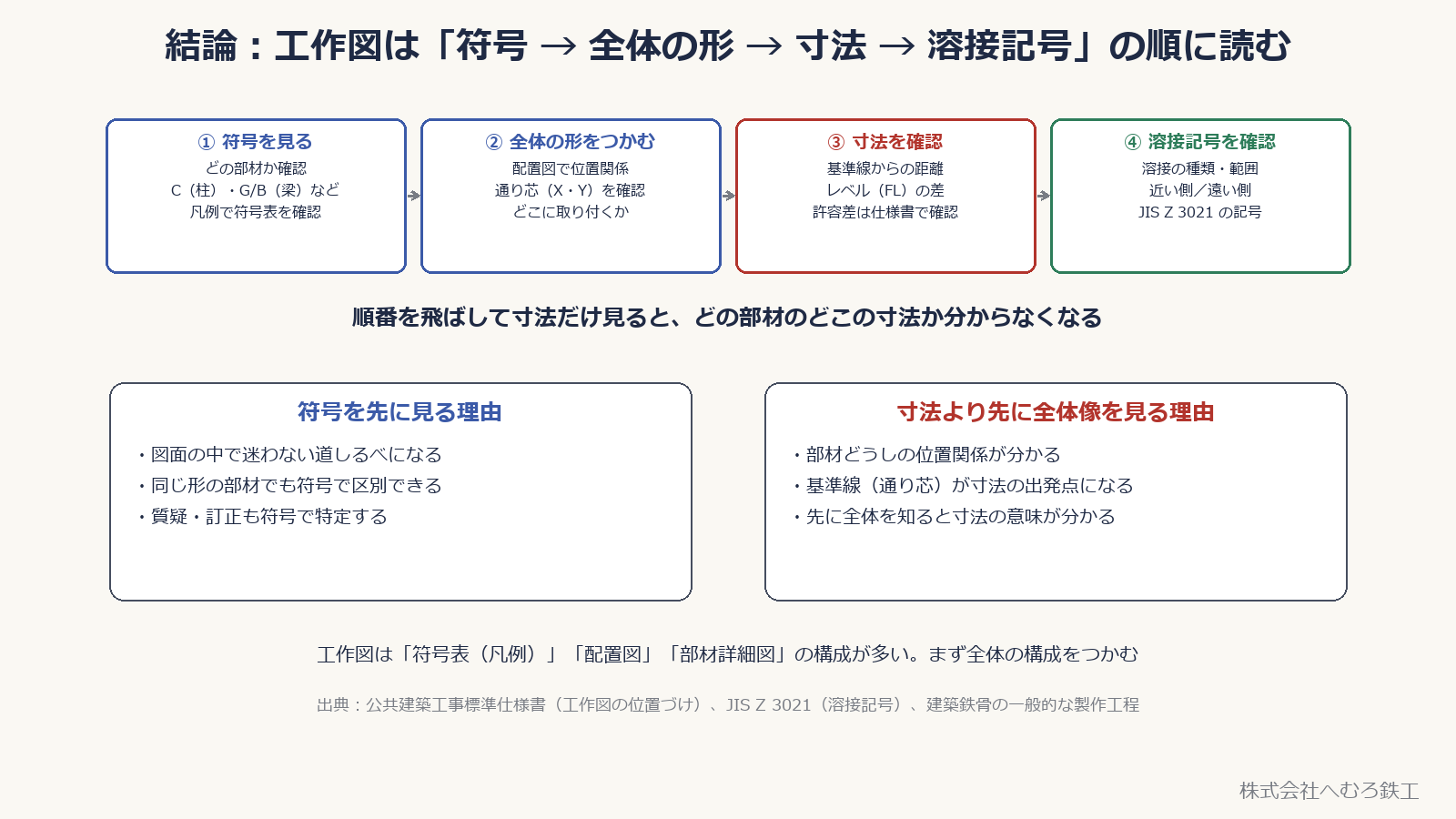

■結論：工作図は「符号 → 全体の形 → 寸法 → 溶接記号」の順に読む
鉄骨製作工場で使う工作図（製作図）は、情報の量が多く、新人は最初どこから見ればいいか迷います。読む順番を決めておくと迷いません。
まず符号で「どの部材か」を確認します。次に全体の形（配置図）で部材どうしの位置関係をつかみ、寸法で基準線からの距離を確認し、最後に溶接記号で溶接の種類と範囲を読みます。
👉 順番を飛ばして寸法だけ見ると、どの部材の、どこの寸法か分からなくなります。符号から入るのが一番の近道です。

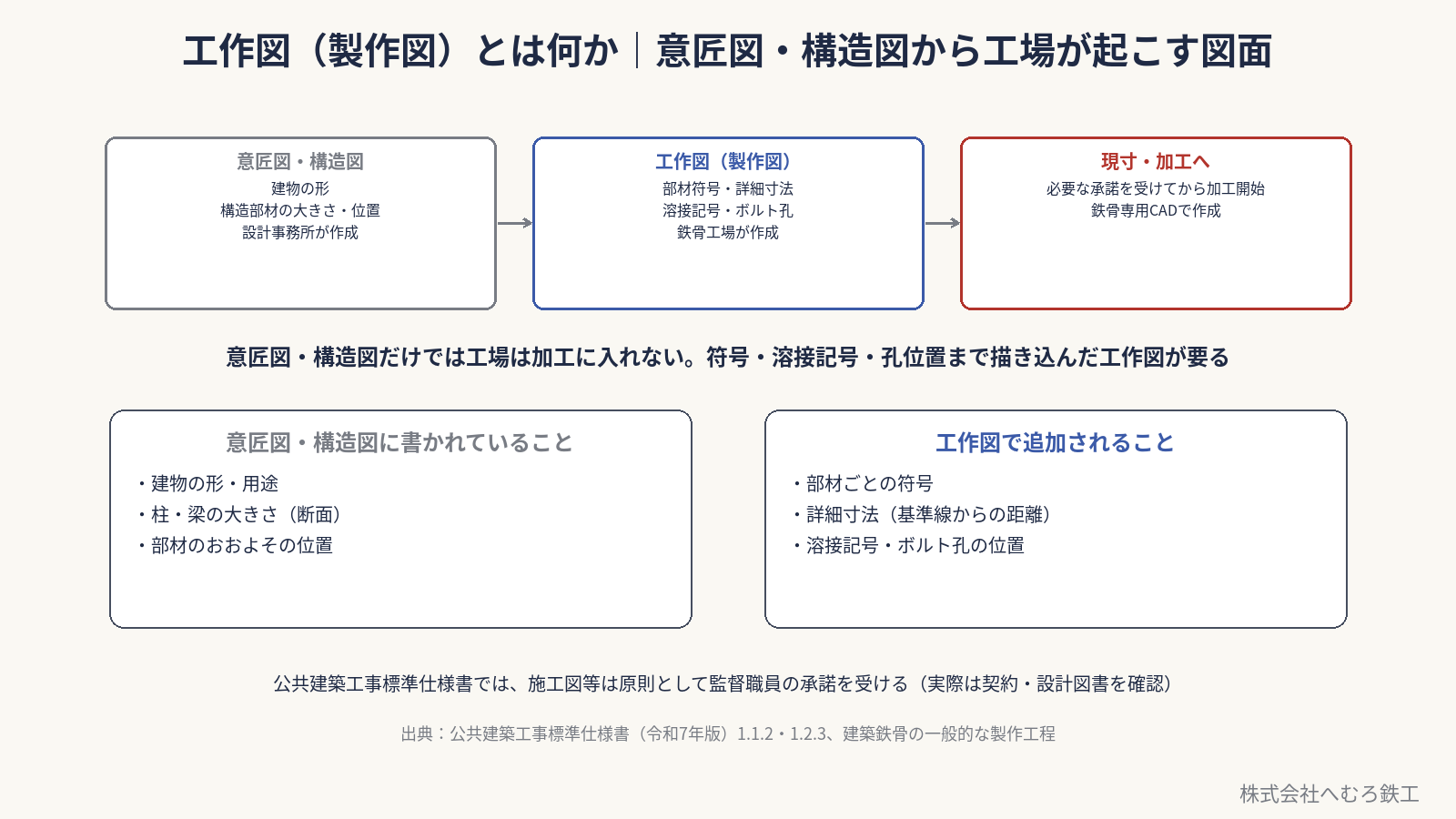

■工作図（製作図）とは何か｜意匠図・構造図から工場が起こす図面
設計事務所が作る意匠図・構造図には、建物の形と構造部材の大きさ・位置が描かれています。ただし、これだけでは工場は加工に入れません。
工場は意匠図・構造図をもとに、工作図（製作図）を自社で作成します。工作図には、意匠図・構造図にはない部材符号・詳細寸法・溶接記号・ボルト孔の位置まで描き込みます。
公共建築工事標準仕様書（建築工事編）令和7年版の1.2.3では、工作図を含む施工図等を施工に先立って作成し、原則として監督職員の承諾を受ける手順が定められています。実際の提出先・手順は、その工事の契約と設計図書で確認します。承認までの流れは関連記事「図面承認の流れと遅れる原因」にまとめています。

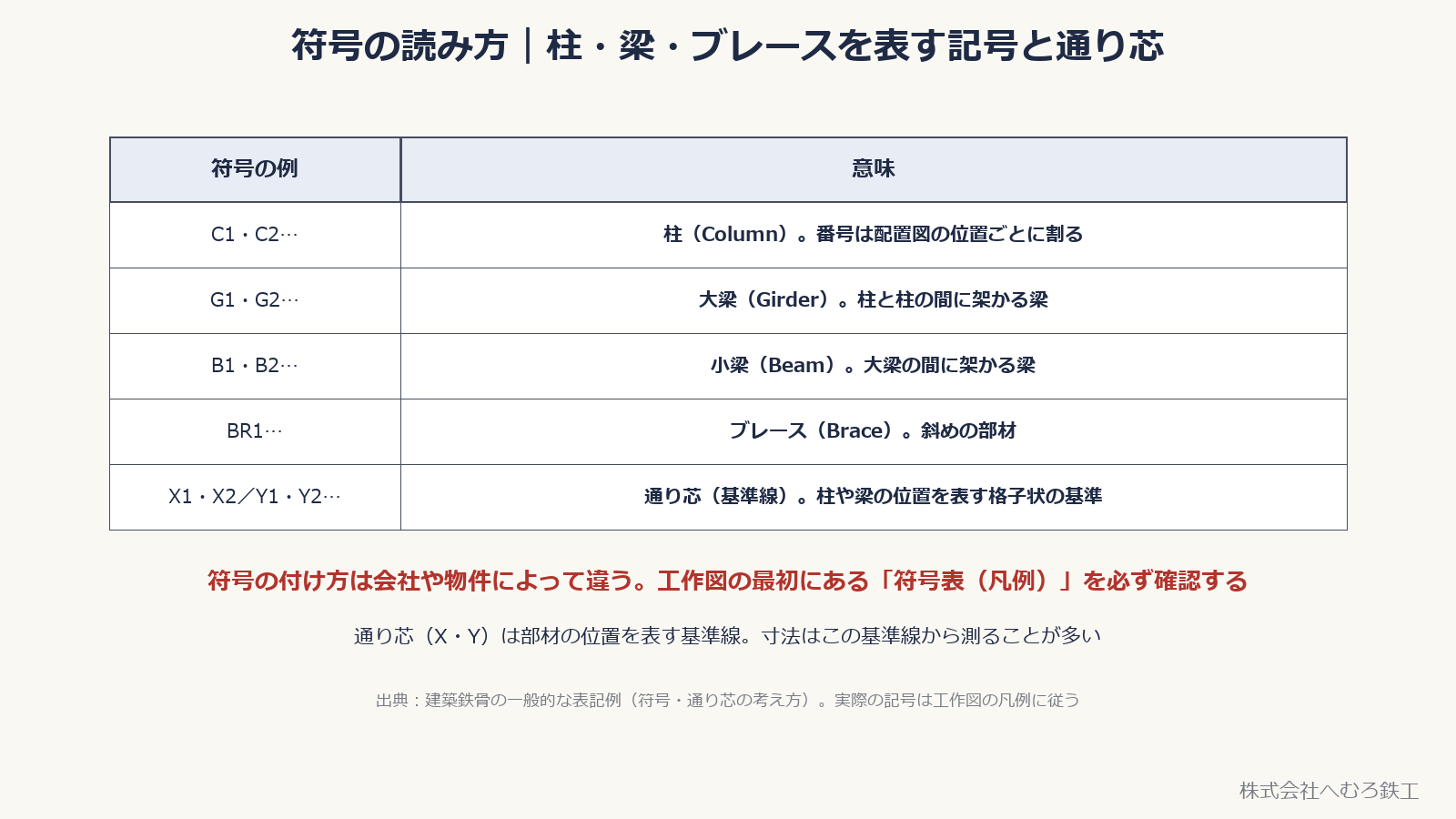

■符号の読み方｜柱・梁・ブレースを表す記号と通り芯
工作図には、部材ごとに符号が付きます。よく使われる例は、柱がC（Column）、大梁がG（Girder）、小梁がB（Beam）、ブレースがBRです。
- C1・C2…：柱。番号は配置図の位置ごとに割る
- G1・B1…：梁。柱と柱の間の大梁、大梁の間の小梁で記号を分ける場合が多い
- X1・X2／Y1・Y2…：通り芯（基準線）。柱や梁の位置を表す格子状の基準
👉 符号の付け方は会社や物件によって違います。工作図の最初のページにある符号表（凡例）を必ず確認してください。

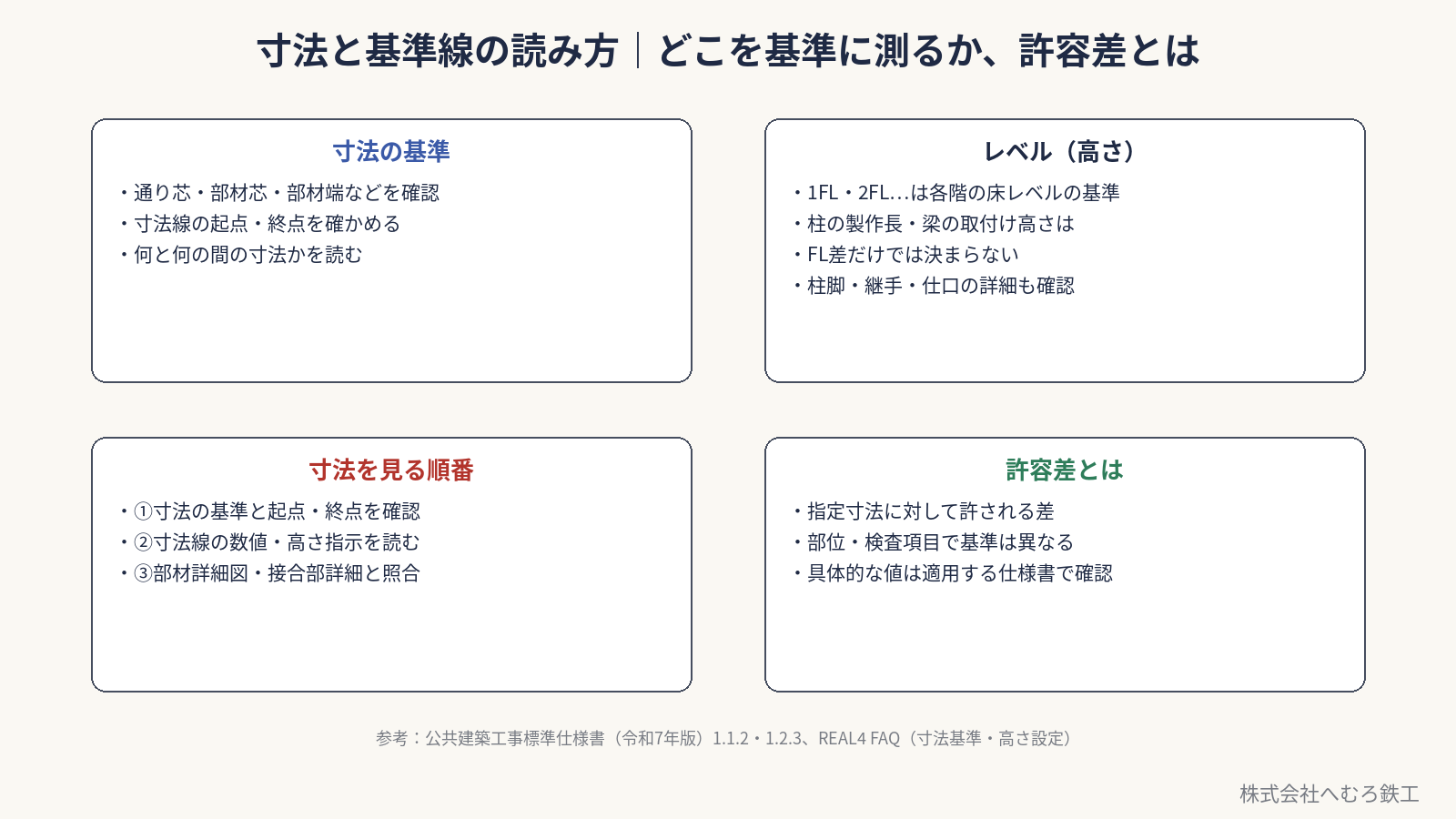

■寸法と基準線の読み方｜どこを基準に測るか、許容差とは
工作図の寸法は、通り芯（基準線）・部材芯・部材端など、図面で指定された位置を基準に読みます。まず寸法線の起点と終点を確認するのが読み方の基本です。
レベル（高さ）はFL（フロアレベル）など、図面で指定された基準から読み取ります。1FL・2FL…は各階の床レベルを示します。柱の製作長や梁の取付け高さは、床レベルの差だけでなく、柱脚・継手・仕口などの詳細寸法も確認します。
加工には必ず誤差が出ます。どこまでの誤差なら許されるかを許容差として定めたのが JASS 6 などの仕様書です。具体的な許容値は関連記事「食い違い（目違い）の許容値」をご覧ください。

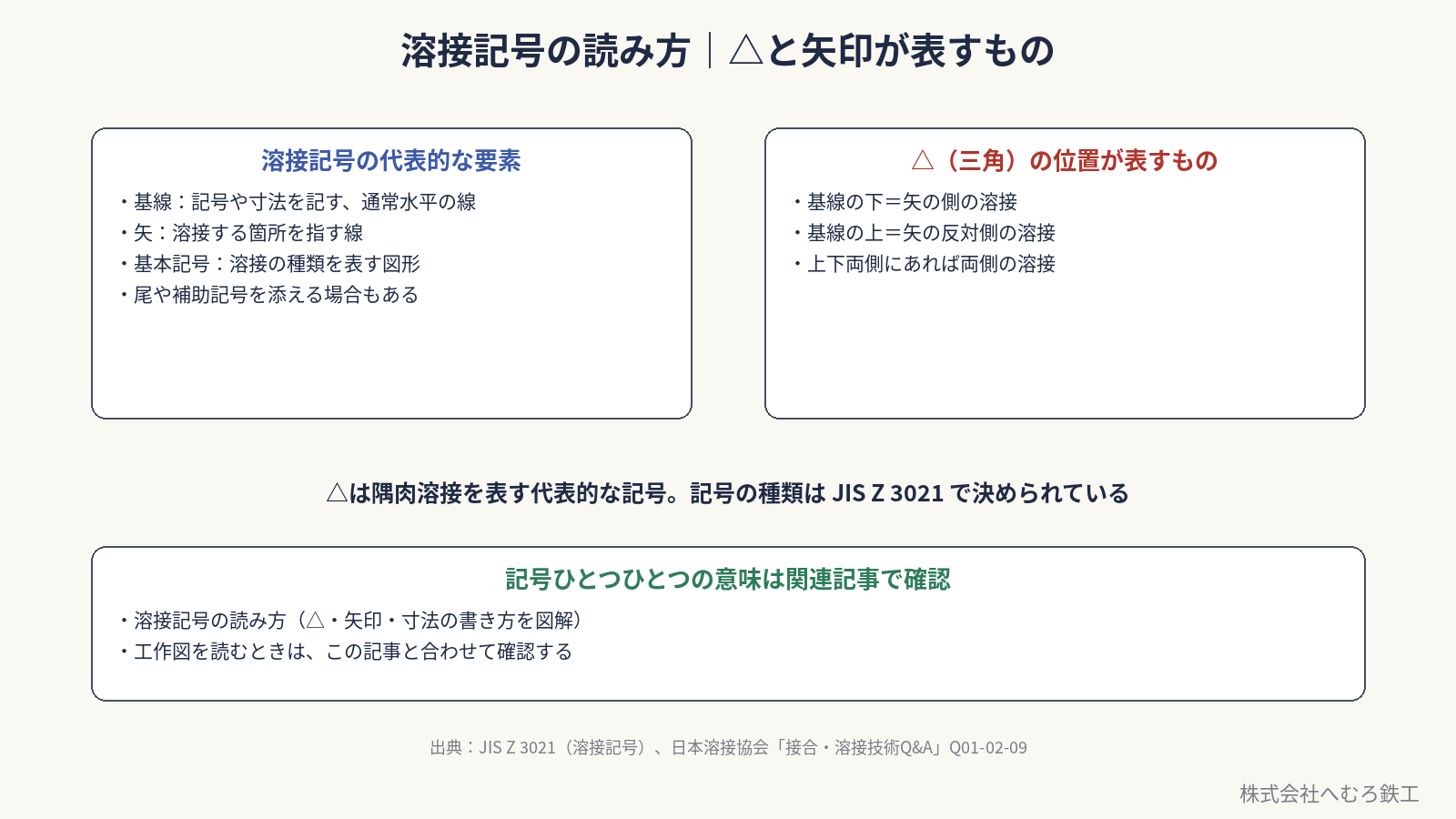

■溶接記号の読み方｜△と矢印が表すもの
溶接記号はJIS Z 3021で決められた表記です。基本の形は、溶接記号や寸法を書き込む水平な線（基線）と、溶接する箇所を指す矢印（矢）、そして溶接の種類を表す基本記号です。
△（三角）は隅肉溶接を表す代表的な記号です。基線の下に記号があれば矢印側（近い側）の溶接、上にあれば反対側（遠い側）の溶接を意味します。
記号ひとつひとつの形と意味は、関連記事「溶接記号の読み方」で図解しています。工作図を読むときは、この記事と合わせて確認すると分かりやすくなります。

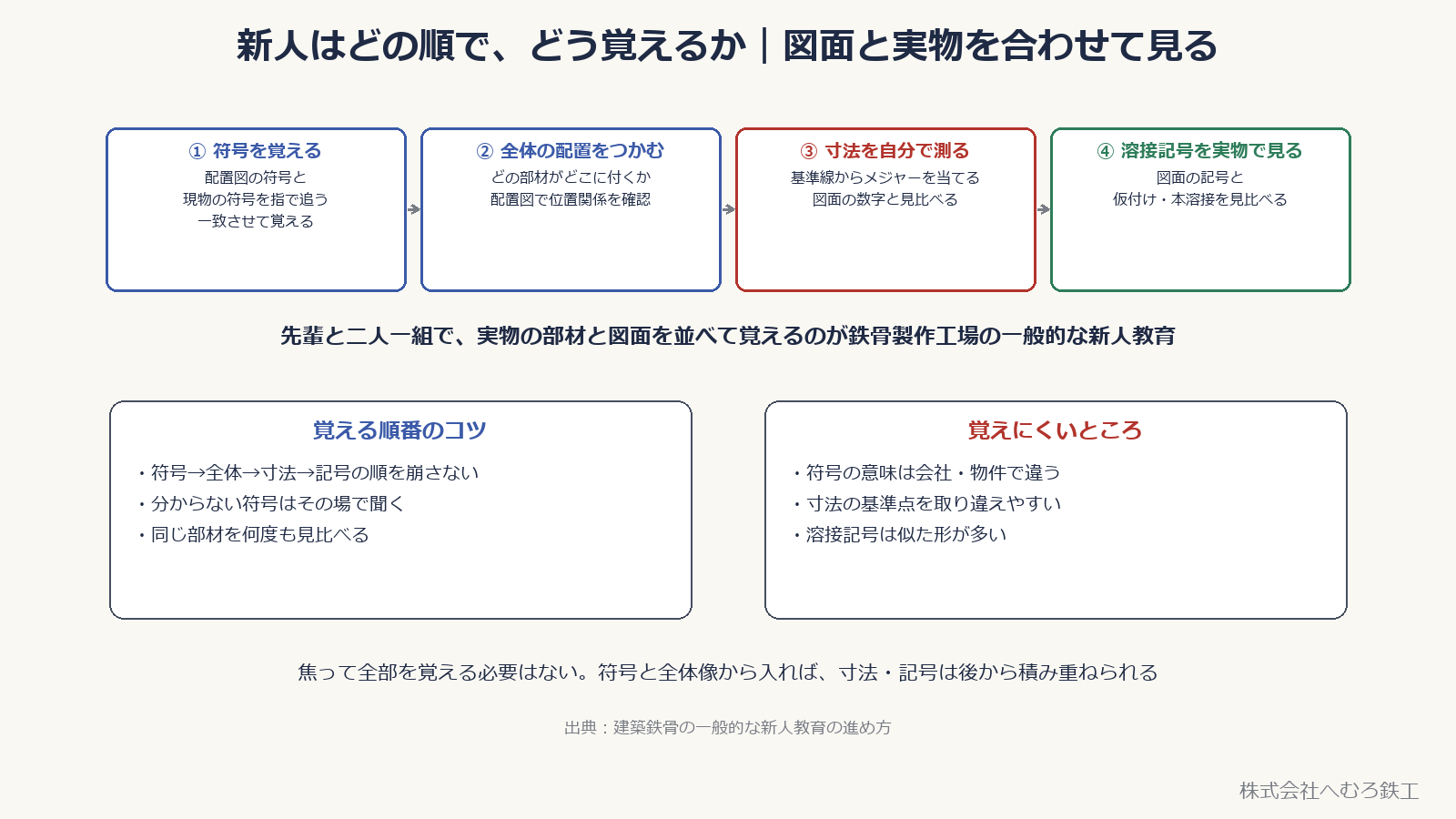

■新人はどの順で、どう覚えるか｜図面と実物を合わせて見る
工作図は紙の上だけで覚えようとすると時間がかかります。実際の部材と図面を並べて見るのが早い覚え方です。
- ①符号を覚える：配置図の符号と、現物に書かれた符号を指で追って一致させる
- ②全体の配置をつかむ：どの部材がどこに付くか、配置図で位置関係を確認する
- ③寸法を自分で測る：基準線から実際にメジャーを当てて、図面の数字と見比べる
- ④溶接記号を実物で見る：図面の記号と、仮付け・本溶接された部材を見比べる
鉄骨製作工場の新人教育は、先輩と二人一組で進めるのが一般的です。分からない符号や記号は、その場で実物を指しながら確認すると定着します。
■へむろ鉄工の場合（溶接工・鍛冶工・CADオペレーターを募集中）
株式会社へむろ鉄工（茨城県小美玉市）は、工作図を描く仕事も、工作図を読んで加工する仕事も、どちらも社内で行っています。工作図を描くCADオペレーター（鉄骨原寸 REAL4）を正社員で募集中です。就業時間8:00〜17:00、土日休み、年間休日118日、月給188,000円〜330,000円（経験・資格による）、賞与なし、試用期間なし、資格取得の費用は全額会社負担、お子さんの急な発熱や学校行事での休みも可、男女問わず（女性社員3名在籍）、勤務地は本社工場に併設の事務所です。
工作図を読んで加工する溶接工・鍛冶工も正社員で募集中です。就業時間8:00〜17:00（日勤・時間外月平均10時間）、月給201,000円〜330,000円（経験・資格による）、賞与なし、試用期間なし、年間休日100日、マイカー通勤可・無料駐車場、資格取得支援あり（受験料・講習費は会社負担）です。
仕事内容・募集要項・応募方法は 採用情報（溶接工・鍛冶工・CADオペレーターの求人） にまとめています。「工場を見てみたい」だけのご連絡も歓迎です。
■おわりに
工作図の読み方の基本（符号・基準線・寸法・溶接記号の意味）は JIS や仕様書に基づく一般論で、就業条件は当社の募集要項の値です。実際の符号の付け方・許容差は、物件ごとの工作図・設計図書が優先します。
